Скорость, тишина и срок службы: на что обратить внимание при выборе скоростных ворот
Вход в современное офисное здание является требовательным местом для любого оборудования. Ежедневно, в любую погоду и в любое время через него проходят тысячи людей. Выход из строя ворот здесь не просто вызывает очередь — он вынуждает сотрудников службы безопасности входить внутрь вручную и выставляет здание в плохом свете перед людьми, которые им пользуются ежедневно. В ZOJE мы производим алюминиевыетурникетименно для такой среды, и мы проектируем его на основе одного простого принципа: движущиеся части должны изнашиваться в последнюю очередь. В этой статье объясняется, как мы этого добились.
У каждых ворот есть двигатель, который приводит в движение двери, муфта, которая включает и выключает привод, редуктор, который регулирует скорость и крутящий момент, и энкодер, который сообщает контроллеру, где находятся двери. В традиционной конструкции эти четыре компонента представляют собой отдельные блоки, скрепленные болтами внутри шкафа. У каждого из них свои подшипники, свой вал и свои требования к центровке. Со временем центровка смещается, подшипники изнашиваются неравномерно, и весь узел начинает греметь. Ворота становятся медленнее, шумнее и в конечном итоге выходят из строя.
Это проблема, с которой связано большинство звонков по обслуживанию турникетов. Обычно для ремонта требуется новое сцепление или новый редуктор, а замена стоит дорого, потому что, чтобы добраться до нее, технику приходится разбирать половину корпуса. Мы посмотрели на этот дизайн и решили, что он решает не ту проблему. Вместо того, чтобы сделать отдельные компоненты более долговечными, мы устранили недостатки, возникающие при их раздельной сборке.
Этоттурникетиспользует механизм нового поколения с интегрированной конструкцией: главный вал, сцепление, редуктор, двигатель и энкодер встроены в один блок. Это не изменение упаковки. Это механическое изменение, которое влияет на поведение ворот тремя важными способами.
Во-первых, интеграция улучшает концентричность. Когда пять компонентов имеют один корпус, они остаются выровненными по замыслу. Никакого дрейфа со временем нет, потому что дрейфовать нечему. Трансмиссия работает с первого дня до последнего, а это означает, что двери открываются и закрываются после года использования с той же точностью, что и в первый день.
Во-вторых, интеграция снижает износ. В конструкции, состоящей из отдельных компонентов, сцепление и редуктор подвергаются повторяющемуся воздействию каждый раз, когда ворота останавливаются и запускаются. В нашем интегрированном агрегате трансмиссия настроена как одна система, поэтому усилия распределяются плавно, а не стучат по отдельным компонентам. Результатом является то, что мы называем работой с нулевым износом при нормальном использовании, и именно по этой причине эти устройства рассчитаны на миллионы циклов.
В-третьих, интеграция упрощает обслуживание. Когда механизм представляет собой единое целое, техник может проверить его, отрегулировать и заменить, не трогая ничего другого в корпусе. Ворота также имеют встроенную функцию тестирования устройств и цепей, поэтому неисправность можно диагностировать с платы управления за считанные минуты, а не методом проб и ошибок.
Механизм работает на новейшей технологии управления ARM второго поколения, которая обеспечивает отзывчивость ворот, легкость расширения и экономичность производства. Система управления плавно регулирует скорость ворот, поэтому ворота можно настроить так, чтобы они быстро открывались в час пик и плавно закрывались, чтобы не напугать людей.
A турникетопределяется его скоростью, и цифры здесь просты. ZOJE-BST600 разблокируется за 0,2 секунды и обслуживает от 35 до 40 человек в минуту на канал. Это достаточно быстро, чтобы обеспечить движение очереди в часы пик в оживленном вестибюле, и это достигается без громкого стука, который издают старые ворота. Встроенная трансмиссия и сервоуправление работают вместе, обеспечивая плавное ускорение и замедление ворот, а устройство работает с низким уровнем шума и низким энергопотреблением.
Мы измерили разницу с более ранними моделями в испытательной лаборатории ZOJE. Старый механизм тратил свою энергию на механические удары, которые можно было услышать в вестибюле. Новый тратит свою энергию на перемещение дверей, а остается лишь тихий гул, уходящий на второй план. Для отделения банка или штаб-квартиры корпорации, где вход является частью обслуживания клиентов, эта разница имеет большое значение.

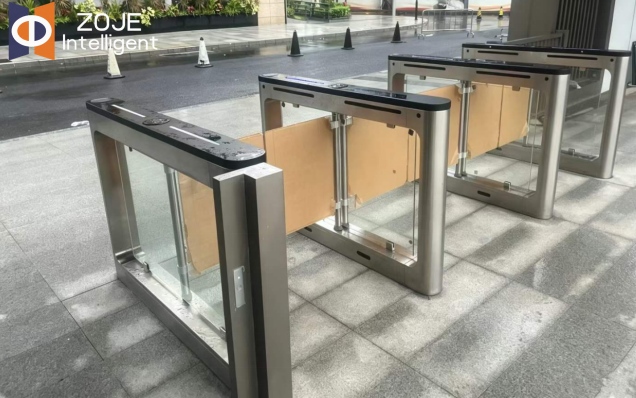

Шкаф длиной 1400 миллиметров, шириной от 146 до 203 миллиметров и высотой 1000 миллиметров изготовлен из матовой нержавеющей стали 304 в стандартной комплектации, а для прибрежных условий доступна нержавеющая сталь 316. Дверные створки в стандартной комплектации выполнены из акрила, но для придания более премиального вида доступно закаленное стекло. Устройство работает в широком диапазоне температур и выдерживает относительную влажность до 95 процентов без образования конденсата, поэтому его можно использовать как в помещении, так и на открытом воздухе.
Стандартная ширина канала составляет 600 миллиметров, что подходит для большинства офисных и банковских приложений. Для проектов, в которых необходимо разместить инвалидные коляски, багаж или тележки, мы предлагаем в качестве опции канал шириной 900 миллиметров, а ширину прохода можно дополнительно настроить. Высоту распашных дверей также можно регулировать в соответствии с дизайном здания.
Эта гибкость имеет большее значение, чем думает большинство покупателей. Атурникетчасто это первое, что видят посетители, когда входят в здание, и оно должно соответствовать пространству и внешнему виду вестибюля. Возможность регулировать ширину канала, высоту двери и отделку означает, что ворота можно изготовить в соответствии с проектом, а не заставлять проект соответствовать воротам.
Ворота, которые быстро открываются, также должны безопасно останавливаться, и именно здесь многие быстрые ворота терпят неудачу. Наше устройство оснащено высокочувствительными оптическими датчиками, которые определяют присутствие человека в канале. Если кто-то стоит на пути во время закрывания дверей, датчики вызывают немедленную остановку и движение назад. Механическая функция защиты от защемления обеспечивает второй уровень защиты, поэтому даже если датчики заблокированы крупным объектом, двери не будут применять дробящую силу.

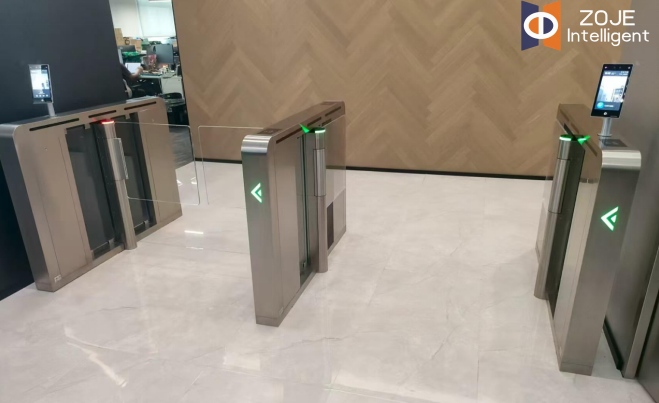

В случае чрезвычайной ситуации ворота переходят в аварийный режим: двери открываются автоматически, и канал становится свободным проходом для эвакуации. Это требование большинства строительных норм и правил, и это одна из первых вещей, которые проверяет инспектор по безопасности. Ворота также имеют автоматический сброс после каждого прохода и показывают индикатор трафика с красными и зелеными стрелками, чтобы люди могли видеть, открыт ли канал или закрыт.
Этим воротам не важно, какая система контроля доступа уже используется в здании. Он подключается к IC-картам, удостоверениям личности, считывателям RFID, сканерам QR-кодов, сканерам отпечатков пальцев, терминалам распознавания лиц, устройствам распознавания радужной оболочки глаза и системам тестирования ESD через стандартный входной интерфейс с сухими контактами и реле. Связь осуществляется через RS485 или TCP/IP, поэтому ворота сообщают о каждом событии входа и выхода на центральную платформу управления в режиме реального времени.
Для банка такая интеграция имеет решающее значение, поскольку системы безопасности банка обычно уже установлены и их замена обходится дорого. Наши турникеты встраиваются в существующую инфраструктуру и работают со считывателями, которые уже есть на стене. Для нового офисного здания такая же гибкость означает, что разработчик может выбрать предпочитаемую марку контроля доступа, не беспокоясь о совместимости.
Модульная структура устройства также позволяет легко расширять его. Если позже в здании появится новый вход, ту же модель ворот можно будет установить и подключить к той же платформе управления без специального проектирования.

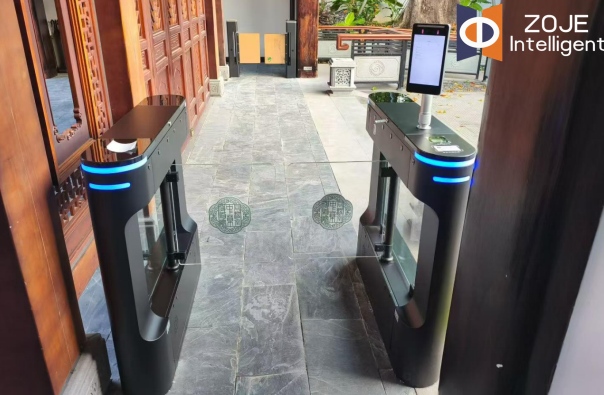

Алюминиевые турникеты предназначены для мест, где внешний вид имеет такое же значение, как и пропускная способность. Офисные здания используют его для управления доступом сотрудников в течение дня и доступом посетителей в нерабочее время, при этом сверху установлены терминалы распознавания лиц. Банки используют его для контроля доступа в филиал и бэк-офис, где требования безопасности строгие, но вход по-прежнему должен быть гостеприимным для клиентов.
ZOJE также установила эти устройства в правительственных зданиях, центрах обработки данных, гостиницах и штаб-квартирах корпораций. Общим является то, что этим объектам нужны ворота, которые быстро пропускают людей, хорошо выглядят при этом и не требуют постоянного обслуживания. Вот чтотурникетдоставляет.
В компании ZOJE каждые турникеты, покидающие наш завод, перед упаковкой проходят непрерывные испытания. Мы открываем двери сотни раз, проверяем калибровку датчика, проверяем функцию безопасности и подтверждаем интерфейс связи. На продукт в стандартной комплектации предоставляется двухлетняя гарантия, и мы храним на складе запасные части для устройств, гарантия на которые истекла на несколько лет.
Мы также широко настраиваем. Ширина канала, высота двери, отделка шкафа и брендинг могут быть скорректированы для конкретного проекта, а ворота могут поставляться с уже установленными и подключенными считывателями контроля доступа. Это одна из причин, по которой наши дистрибьюторы продолжают возвращаться — они знают, что если к проекту предъявляются необычные требования, мы найдем способ их удовлетворить.
Если вы планируете вход в офис, банк или учреждение и хотите, чтобы ворота, которые будут работать через десять лет, стоит оценить ZOJE-BST600. Отдел продаж ZOJE может помочь вам настроить подходящее устройство для вашего объекта, а также мы можем предоставить образцы для пробной установки, прежде чем вы примете полный заказ.
